一、概述

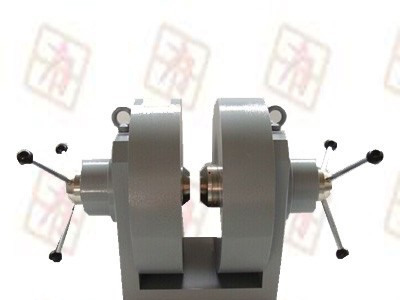

1.1  PEM-5005电磁铁运用电磁感应原理，采用单扼水冷式结构，样式美观、性能可靠。

1.2  磁场工作气隙调节轻便灵活，极帽处设有螺纹装卸方便，极面直径为φ120mm，工作气隙为60mm。

1.3  电磁铁既可用于提供一定空间、一定大小的磁场，也可用于参数测试，还可对一些磁性产品充磁。

1.4  使用前应仔细阅读技术说明书，严格按其要求使用。

二、技术参数

2.1  极面直径：φ80mm

2.2  工作气隙：0～60mm连续可调

2.3  磁场强度：

  工作气隙50mm时，H＞0.7T

2.4  磁场

  工作气隙10mm时，H＞2.3T

2.5  剩磁：气隙10mm时≤10mT

2.7  工作电流：DC  0～15A

2.8  线包绝缘电阻：＞10MΩ

2.9  电磁铁外形尺寸： 900mm×550mm×500mm

2.10 包装尺寸：1000 mm×500mm×600 mm

2.11 重量：约400kg

三、电磁铁工作原理

磁场工作气隙磁场是根据电磁感应原理，电流源对磁场线包供直流电流并由导磁回路引导产生磁场。调节气隙大小，改变极面直径，调整工作电流均可变化气隙磁场的强弱。

磁场参数表（供参考）

电流		气隙
	5mm	10mm	20mm	30mm	40mm	50mm	60mm
		磁场（mT）
1A	463	253	130	86	66	53	44
2A	956	507	260	172	131	106	87
3A	1424	762	386	256	195	156	128
4A	1836	1011	516	342	259	207	170
5A	2110	1263	644	426	323	258	214
6A	2240	1499	773	513	387	310	255
7A	2300	1711	900	597	451	360	298
8A	2340	1880	1022	684	512	408	337
9A	2380	2000	1142	765	575	459	379
10A	2410	2070	1259	848	638	512	421
11A	2440	215	136	931	702	563	464
12A	2460	2200	1455	1010	765	612	506
13A	2480	2240	1530	1081	827	662	547
14A	2500	2270	1600	1143	884	711	590
15A	2520	2300	1659	1200	934	757	629
